Paano nakakaapekto ang flange surface finish sa pangmatagalang pagganap ng sealing?
Panimula
Sa mga high-pressure at napaka-corrosive na kapaligiran, ang pagganap ng mga flanged na koneksyon ay kritikal para sa kaligtasan at kahusayan sa pagpapatakbo. Nickel Alloy Flange Ang mga bahagi ay naging isang ginustong solusyon sa mga demanding na industriya tulad ng petrochemical processing, nuclear power, subsea engineering, at offshore oil at gas operations. Ang mga standard na stainless steel flanges ay kadalasang nabigo upang magbigay ng kinakailangang paglaban sa kaagnasan, pagkasira ng thermal, at mga pagkabigo na nauugnay sa stress sa ilalim ng mga ganitong kondisyon. Nickel Alloy Flange nag-aalok ang mga bahagi ng higit na katatagan ng kemikal, lakas ng makina, at paglaban sa init, na ginagawang angkop ang mga ito para sa mga kritikal na aplikasyon kung saan ang zero-leakage at pagiging maaasahan ay sapilitan.
Ang isa sa pinakamahalagang salik na nakakaimpluwensya sa pangmatagalang pagganap ng sealing ng mga flanges na ito ay ang kalidad at katumpakan ng flange surface finish. Ang mga pagkakaiba-iba sa pagkamagaspang sa ibabaw, flatness, at geometric tolerance ay maaaring direktang makaapekto sa gasket interface, pamamahagi ng load, at paglaban sa pagtagas sa habang-buhay ng system. Ang pag-unawa kung paano nakikipag-ugnayan ang surface finish sa mga materyal na katangian, mga proseso ng pagmamanupaktura, at mga kondisyon sa pagpapatakbo ay mahalaga para sa mga inhinyero at teknikal na manager na naghahanap ng na-optimize na pagganap ng sealing.
Pangkalahatang-ideya ng Nickel Alloy Flanges

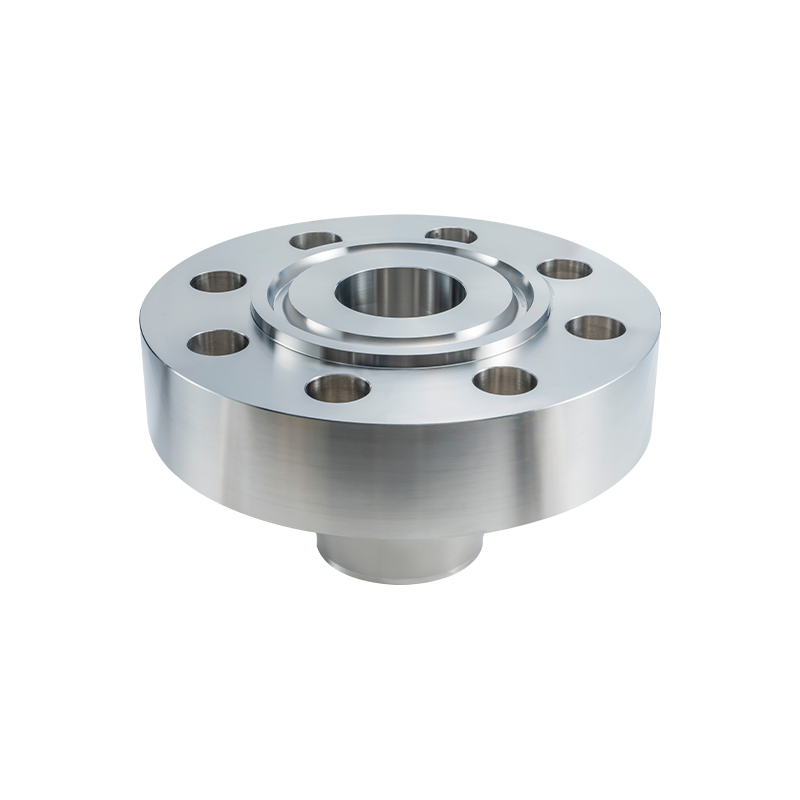

Nickel Alloy Flange , na ginawa ng Jiangyin Zhonghai Precision Machinery Co., Ltd., ay inengineered upang makatiis sa matinding kundisyon na hahamon sa maginoo na stainless steel o carbon steel flanges. Ang mga flanges na ito ay ginawa mula sa mga haluang metal na may mataas na pagganap tulad ng Inconel (600, 625, 718), Hastelloy (C276, C22), Monel (400, K500), at Incoloy (800/H/HT, 825). Pinipili ang bawat materyal batay sa paglaban nito sa kaagnasan, katatagan ng init, at mga mekanikal na katangian na angkop para sa nilalayon na aplikasyon.
Kasama sa mga kakayahan sa pagmamanupaktura sa Zhonghai ang ganap na pinagsama-samang mga in-house na proseso, sumasaklaw sa forging, heat treatment, precision CNC machining, at mahigpit na pagsubok. Tinitiyak ng patayong pagsasama ng mga prosesong ito ang ganap na kontrol sa kalidad, katumpakan ng dimensyon, at pagkakapare-pareho ng metalurhiko. Nickel Alloy Flange Available ang mga produkto sa malawak na hanay ng mga laki—mula sa 1/2 pulgada hanggang 60 pulgada—at maaaring i-customize hanggang 4 na metro ang lapad na may timbang na isang piraso hanggang 10 tonelada. Ang mga rating ng presyon ay mula sa Class 150 hanggang Class 2500, na ginagawang angkop ang mga ito para sa parehong katamtaman at matinding mga kondisyon ng pagpapatakbo.
| Key Alloy | Pangunahing Kalamangan | Mga Karaniwang Aplikasyon |
|---|---|---|
| Inconel 600, 625, 718 | Paglaban sa mataas na temperatura, paglaban sa oksihenasyon, at katatagan ng init | Mga reaktor ng kemikal, mga linya ng singaw na may mataas na temperatura, mga sistema ng nuclear coolant |
| Hastelloy C276, C22 | Pambihirang pagtutol sa pag-oxidize at pagbabawas ng mga acid, pitting, at stress corrosion cracking | Desulfurization ng tambutso ng gas, kemikal na piping, mga sistemang malayo sa pampang |
| Monel 400, K500 | Napakahusay na paglaban sa kaagnasan sa tubig-dagat at mga kapaligirang may mataas na klorido | Desalination plant, subsea manifolds, marine piping |
| Incoloy 800/H/HT, 825 | Mataas na mekanikal na lakas, creep resistance, at thermal stability | Mga tubo ng power plant, mga chemical heat exchanger |
Ang Papel ng Surface Finish sa Pagganap ng Sealing
Direktang nakakaapekto ang surface finish ng flange sa kakayahang bumuo ng maaasahang seal na may mga gasket o iba pang elemento ng sealing. Nickel Alloy Flange ang mga ibabaw ay dapat matugunan ang mahigpit na gaspang at flatness na mga detalye upang mapanatili ang isang pare-parehong pamamahagi ng pagkarga at maiwasan ang mga naisalokal na mga punto ng stress na maaaring humantong sa mga pagtagas. Ang isang hindi maayos na makina o hindi pantay na sealing na mukha ay maaaring magresulta sa pagbawas ng lugar ng pagkakadikit sa gasket, na nagdudulot ng pagkawala ng presyon, pagpasok ng kemikal, o pangmatagalang creep deformation sa ilalim ng load.
Maraming salik ang nakakaimpluwensya sa surface finish, kabilang ang uri ng flange face (hal., Raised Face, Ring Type Joint, Flat Face, Tongue at Groove), proseso ng machining, mga katangian ng materyal, at mga paraan ng heat treatment. Halimbawa, ang Raised Face (RF) flanges ay nangangailangan ng tumpak na kontrol sa peak-to-valley roughness para matiyak ang tamang gasket seating, habang ang Ring Type Joint (RTJ) flanges ay humihiling ng napakahigpit na tolerance at makinis na mga ibabaw upang makamit ang metal-to-metal sealing. Nickel Alloy Flange nakikinabang ang mga bahagi mula sa mga advanced na proseso ng CNC machining na patuloy na nakakamit ang mga pagpapaubaya na ito, na tinitiyak ang pangmatagalang pagiging maaasahan.
Machining Technique para sa Optimized na Surface Finish
Pagkamit ng pinakamainam na pagtatapos sa ibabaw nickel alloy flanges nangangailangan ng tumpak na kontrol ng mga parameter ng pagputol, tooling, at pagkakasunud-sunod ng machining. Ang CNC turning, drilling, at milling ay karaniwang ginagamit para ihanda ang sealing face, bolt hole, at anumang hindi karaniwang feature. Ang mga kritikal na dimensyon, tulad ng diameter ng bore, kapal ng flange, at bilog ng bolt, ay sinusubaybayan sa panahon at pagkatapos ng machining upang matiyak ang pagsunod sa parehong mga geometric tolerance at mga kinakailangan sa pagkamagaspang sa ibabaw.
- Pagliko: Tinitiyak ang concentricity at makinis na mga panlabas na diameter, na binabawasan ang misalignment sa mga bahagi ng isinangkot.
- Pagbubutas: Ang katumpakan na pagbubutas ng mga panloob na butas ay pumipigil sa mga konsentrasyon ng stress at tinitiyak ang pare-parehong gasket compression.
- Pagbabarena: Ang mga bolt hole na na-drill sa eksaktong mga detalye ay nagpapanatili ng flange alignment at pamamahagi ng pagkarga.
- Pagharap sa Tapusin: Ang mga huling pass sa sealing surface ay nakakamit ng target na pagkamagaspang at flatness, kritikal para sa pagganap ng gasket.
- Threading at Milling: Ang pag-tap o paggiling ng mga custom na groove ay ginagawa nang may mahigpit na kontrol upang maiwasan ang mga iregularidad sa ibabaw.
Mga Materyal na Katangian at Pakikipag-ugnayan sa Ibabaw
Ang mga likas na katangian ng nickel-based na mga haluang metal ay nakakaimpluwensya kung paano nakikipag-ugnayan ang surface finish sa mga gasket sa paglipas ng panahon. Nickel Alloy Flange ang mga materyales, tulad ng Inconel at Hastelloy, ay nagpapakita ng mahusay na tigas, thermal stability, at corrosion resistance. Binabawasan ng mga katangiang ito ang panganib ng pagkasira ng ibabaw dahil sa pag-atake ng kemikal o paggapang sa ilalim ng matagal na pagkarga. Ang mga pare-parehong istruktura ng butil na nakamit sa pamamagitan ng pagsusubo ng solusyon ay higit na nakakatulong sa pare-parehong pagganap sa ibabaw, na nagpapaliit sa posibilidad ng localized na deformation o pitting na maaaring makompromiso ang sealing.
Ang wastong paggamot sa init ay pinahuhusay din ang kakayahan ng ibabaw na mapanatili ang dimensional na katatagan sa mga pangmatagalang operasyon. Halimbawa, ang solution annealing na sinusundan ng kinokontrol na paglamig ay nagsisiguro na ang machined sealing face ay hindi nababawal o nagkakaroon ng mga natitirang stress na maaaring magpapahina sa interface gamit ang mga gasket.
Pagganap ng Pagse-sealing sa Iba't Ibang Aplikasyon
Nickel Alloy Flange Ang mga surface finish ay gumaganap ng isang kritikal na papel sa maraming industriya na may mataas na demand:
- Kemikal at Pangkapaligiran: Ang mga flange sa mga sistema ng FGD at mga kemikal na reactor ay dapat lumaban sa mga agresibong acid, at ang makinis na sealing na mga mukha ay pumipigil sa pagtagas at kaagnasan sa interface ng gasket.
- Marine at Offshore: Ang mga subsea manifold at mga sistema ng desalination ay umaasa sa mga de-kalidad na ibabaw upang mapanatili ang integridad sa ilalim ng pabagu-bagong presyon at pagkalantad sa tubig-dagat na mayaman sa chloride.
- Power at Nuclear: Ang mga linya ng singaw at coolant piping ay nangangailangan ng dimensional na katatagan at paglaban sa oksihenasyon sa mataas na temperatura, na ginagawang mahalaga ang tumpak na pagtatapos sa ibabaw para sa pangmatagalang kaligtasan.
- Aerospace: Ang propulsion system test stand at piping para sa matinding thermal environment ay nangangailangan ng masusing paghahanda sa ibabaw upang maiwasan ang pagtagas at mapanatili ang kahusayan sa pagpapatakbo.
Inspeksyon at Quality Control
Tinitiyak ang pangmatagalang pagganap ng sealing ng nickel alloy flanges nangangailangan ng komprehensibong mga protocol ng inspeksyon. Gumagamit ang Jiangyin Zhonghai Precision Machinery Co., Ltd. ng hanay ng mga non-destructive testing (NDT) na pamamaraan, kabilang ang ultrasonic testing (UT), magnetic particle testing (MT), dye penetrant testing (PT), at hydrostatic testing, upang kumpirmahin na ang surface finish, flatness, at geometric tolerances ay nakakatugon sa mga detalye ng disenyo. Tinitiyak ng pag-verify ng materyal gamit ang PMI (Positive Material Identification) at mekanikal na pagsubok na pare-pareho ang mga katangian ng haluang metal at nakakatugon sa mga kinakailangan ng customer.
| Paraan ng Inspeksyon | Layunin | Dalas |
|---|---|---|
| UT (Ultrasonic Testing) | Nakikita ang mga panloob na depekto o mga bitak sa mga huwad na flanges | Bawat kritikal na batch ng produksyon |
| MT/PT (Surface Flaw Detection) | Tinitiyak ang integridad ng ibabaw para sa pag-seal ng mga mukha | Lahat ng sealing surface at welds |
| Pagsusuri ng Hydrostatic | Bine-verify ang pressure-tightness sa ilalim ng mga kondisyon ng pagpapatakbo | Bawat flange batch o kinakailangan sa proyekto |
| PMI (Pagsusuri ng Materyal) | Kinukumpirma ang tamang grado at komposisyon ng haluang metal | Random sampling at kritikal na bahagi |
Suporta sa Pag-customize at Engineering
Isang kritikal na bentahe ng nickel alloy flanges ay ang kakayahang iangkop ang pagmamanupaktura sa mga kinakailangan na partikular sa proyekto. Kinikilala ang Jiangyin Zhonghai Precision Machinery para sa serbisyo nitong Make-to-Print, kung saan nagbibigay ang mga customer ng mga drawing o pangunahing parameter, at mabilis na sinusuri at inihahatid ng engineering team ang mga na-optimize na solusyon. Tinitiyak ng kakayahan na ito na ang surface finish, dimensional tolerances, at pagpili ng materyal ay eksaktong nakaayon sa operational demands, na nagpapahusay sa pangmatagalang pagiging maaasahan ng sealing.
Kasama sa mga opsyon sa pagpapasadya ang:
- Pagpili ng uri ng flange face (RF, RTJ, Flat Face, Tongue at Groove)
- Na-optimize ang mga pagkakasunud-sunod ng makina para sa minimal na natitirang stress
- Mga diskarte sa pagtatapos ng ibabaw na iniayon sa uri ng gasket at rating ng presyon
- Buong dokumentasyon ng mga rekord ng inspeksyon at pagsubok para sa katiyakan ng kalidad
Konklusyon
Ang pangmatagalang pagganap ng sealing ng Nickel Alloy Flange ang mga bahagi ay lubos na nakadepende sa kalidad ng flange surface finish. Ang precision machining, tamang heat treatment, at mahigpit na inspeksyon ay mahalaga upang matiyak ang maaasahang pagganap sa matinding mga kondisyon ng operating. Sa pamamagitan ng pagkontrol sa roughness, flatness, at geometric tolerances, makakamit ng mga inhinyero ang pare-parehong gasket compression, pinababang panganib ng pagtagas, at pinahusay na haba ng bahagi.
Ipinapakita ng Jiangyin Zhonghai Precision Machinery kung paano nakakatulong ang vertical integration, advanced CNC machining, at full-process na kontrol sa kalidad sa paggawa ng mga flanges na may kakayahang tumugon sa pinakamahigpit na pamantayan ng industriya. Sa pamamagitan ng kumbinasyon ng mga superyor na materyales, customized na engineering, at tumpak na pagtatapos sa ibabaw, nickel alloy flanges magbigay ng isang maaasahang solusyon para sa mataas na presyon, mataas na temperatura, at lubhang kinakaing unti-unti na mga aplikasyon sa mga industriya ng kemikal, dagat, kapangyarihan, at aerospace.
FAQ
Q1: Ano ang mga pinakakaraniwang uri ng flange face para sa Nickel Alloy Flanges?
A1: Ang Nakataas na Mukha (RF), Ring Type Joint (RTJ), Flat Face (FF), at Tongue & Groove (TG) ay pamantayan. Pinipili ang bawat uri batay sa rating ng presyon, compatibility ng gasket, at mga kinakailangan sa sealing.
Q2: Paano nakakaapekto ang pagkamagaspang sa ibabaw ng gasket performance?
A2: Ang sobrang pagkamagaspang ay maaaring makapinsala sa mga gasket o magdulot ng hindi pantay na compression, habang ang masyadong makinis na ibabaw ay maaaring mabawasan ang friction at humantong sa pagkadulas. Ang pinakamainam na pagkamagaspang ay nagsisiguro ng pare-parehong contact at sealing pressure.
Q3: Maaari bang ipasadya ang Nickel Alloy Flanges para sa mga partikular na aplikasyon?
A3: Oo, nagbibigay ang Jiangyin Zhonghai Precision Machinery ng mga serbisyong Make-to-Print, na nagpapahintulot sa mga inhinyero na tukuyin ang mga dimensyon, materyal, at surface finish para sa tumpak na mga kinakailangan sa pagpapatakbo.
Q4: Anong mga industriya ang higit na nakikinabang sa Nickel Alloy Flanges?
A4: Kabilang sa mga pangunahing industriya ang petrochemical processing, nuclear at thermal power, subsea engineering, marine at offshore, at aerospace, kung saan kritikal ang mataas na corrosion resistance at thermal stability.
Q5: Paano sinusuri ang mga mukha ng sealing para sa katiyakan ng kalidad?
A5: Tinitiyak ng mga pamamaraan ng NDT gaya ng UT, MT/PT, hydrostatic testing, at material verification (PMI) na ang flatness, pagkamagaspang, at integridad ng materyal ay nakakatugon sa mga pamantayan sa disenyo at kaligtasan.
