Paano pumili ng tamang flange na uri ng mukha (RF vs FF)?
Panimula sa Carbon Steel Slip On Flange
Carbon Steel Slip On Flange Ang mga bahagi ay malawakang ginagamit sa mga sistema ng pang-industriya na tubo dahil sa kanilang versatility, cost-effectiveness, at kadalian ng pag-install. Ang mga flanges na ito ay nagbibigay-daan sa isang tubo na dumausdos sa flange bore para sa secure na double-fillet welding, na tinitiyak ang malakas at maaasahang mga joints. Sa Jiangyin Zhonghai Precision Machinery , ang mga slip-on flanges ay ginawa gamit ang high-precision CNC machining, heat-treated na materyales, at ganap na pinagsamang in-house forging, na tinitiyak ang pagsunod sa ASME, DIN, EN, at iba pang pandaigdigang pamantayan. Ang kumbinasyon ng integridad ng istruktura, katatagan ng mataas na presyon, at katumpakan ng dimensyon ay ginagawang perpekto ang mga flanges na ito para sa mga aplikasyon mula sa mga pipeline hanggang sa marine at offshore installation.
Pag-unawa sa Mga Uri ng Flange Face
Kapag pumipili ng a Carbon Steel Slip On Flange , isang kritikal na kadahilanan ay ang flange na uri ng mukha. Ang mga flange ay karaniwang may nakataas na mukha (RF) o Flat Face (FF) na disenyo, bawat isa ay may natatanging katangian na nakakaapekto sa pagganap ng sealing, mga pamamaraan sa pag-install, at pagiging maaasahan ng pagpapatakbo. Nagtatampok ang RF flanges ng maliit na nakataas na lugar sa paligid ng bore na nagtutuon sa gasket stress at nagpapaganda ng seal sa ilalim ng pressure. Ang mga flanges ng FF, sa kabaligtaran, ay nagpapakita ng isang patag na ibabaw ng sealing, na angkop para sa mga partikular na aplikasyon gaya ng mga kagamitang may mababang presyon o mga sitwasyon kung saan kailangan ang pagsasama sa mga bahaging may flat-faced. Ang pag-unawa sa mga pagkakaiba sa pagitan ng mga uri ng mukha na ito ay mahalaga para sa pagpapanatili ng integridad ng system.

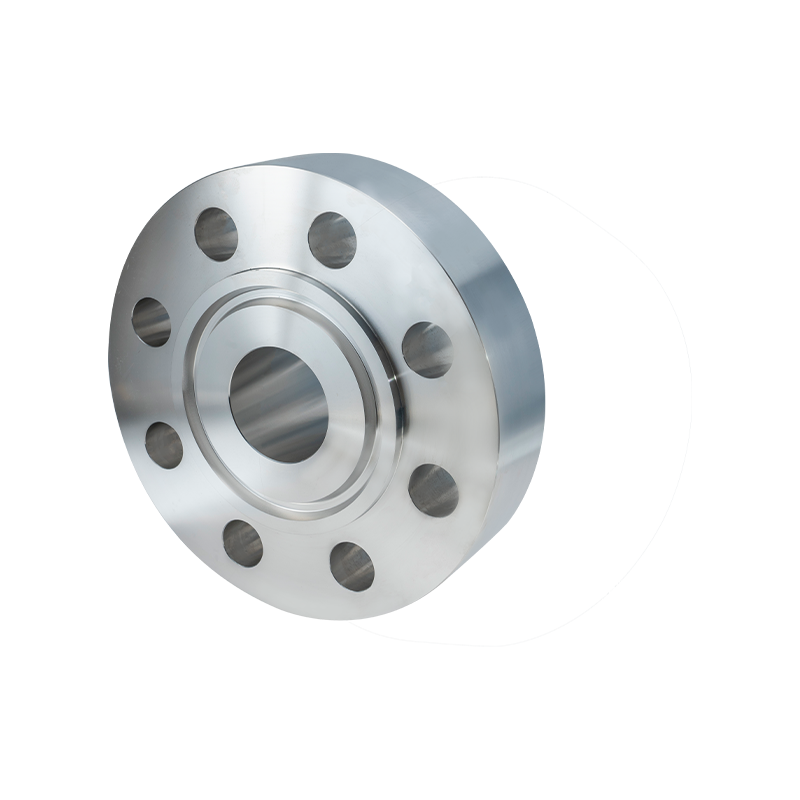

Nakataas na Mukha (RF) Flange
Ang mga nakataas na flanges ng Mukha ay ang pinakakaraniwang pagpipilian sa mga pang-industriyang aplikasyon, partikular para sa mga medium-to-high pressure system. Ang nakataas na lugar sa paligid ng bore ay nagbibigay ng mekanikal na kalamangan sa pamamagitan ng pagtutok sa gasket load, na binabawasan ang panganib ng pagtagas. Sa Jiangyin Zhonghai Precision Machinery , Ang mga RF surface ay precision-machined upang matugunan ang eksaktong mga detalye ng pagkamagaspang, na tinitiyak ang pare-parehong pagganap ng gasket. Ang mga RF flanges ay mainam para gamitin sa mga metal o elastomeric na gasket at kayang tumanggap ng malawak na hanay ng mga klase ng presyon. Bukod pa rito, ang disenyo ng RF ay nagbibigay-daan sa ilang misalignment tolerance, na ginagawang mas mahusay ang pag-install sa mga kumplikadong piping network.
Flat Face (FF) Flange
Ang mga flat Face flanges, habang hindi gaanong karaniwan, ay mahalaga sa mga partikular na sitwasyon. Ang FF flanges ay nagbibigay ng flat mating surface na namamahagi ng gasket load nang pantay-pantay, na ginagawang angkop ang mga ito para sa mga low-pressure system at mga koneksyon sa kagamitan, tulad ng mga valve, pump, at ilang mga pressure vessel. Hindi tulad ng RF flanges, ang FF flanges ay nangangailangan ng tumpak na pagkakahanay sa mga ibabaw ng isinangkot upang maiwasan ang pagtagas. Kapag gumagamit ng a Carbon Steel Slip On Flange na may FF na mukha, dapat bigyan ng pansin ang bolt torque at pagpili ng gasket upang makamit ang isang maaasahang selyo. Ang mga FF flanges ay kadalasang ginagamit kasabay ng mga kagamitan sa cast iron o kapag ang mga regulasyon ng system ay nag-uutos ng mga flat-faced na koneksyon.
Mga Salik na Nakakaapekto sa Pagpili ng Flange Mukha
Maraming salik ang nakakaimpluwensya sa pagpili sa pagitan ng RF at FF flanges sa mga piping system. Kabilang dito ang presyon ng system, temperatura, uri ng gasket, compatibility ng kagamitan, at kapaligiran sa pag-install. Para sa mataas na presyon at mataas na temperatura na mga aplikasyon, ang RF flanges ay karaniwang ginustong dahil sa kanilang kakayahang magkonsentra ng stress sa gasket at mabawasan ang panganib sa pagtagas. Ang mga FF flanges ay pinipili kapag ang mga ibabaw ng pagsasama ay nangangailangan ng isang patag na interface, o kapag ang mababang presyon ng serbisyo at mga pagsasaalang-alang sa kaagnasan ay nagdidikta sa kanilang paggamit. Tinitiyak ng pagpili ng tamang uri ng mukha ang pangmatagalang kaligtasan sa pagpapatakbo at binabawasan ang dalas ng pagpapanatili.
Mga Pagsasaalang-alang sa Pag-install
Ang mga wastong kasanayan sa pag-install ay mahalaga para sa pagganap ng parehong RF at FF Carbon Steel Slip On Flange mga bahagi. Para sa RF flanges, ang pagtiyak na ang nakataas na mukha ay maayos na nakahanay at ang gasket ay nakasentro ay mahalaga upang maiwasan ang hindi pantay na pamamahagi ng load. Ang mga FF flanges ay nangangailangan ng maingat na paghahanda sa ibabaw, pagkakasunud-sunod ng paghigpit ng bolt, at pagsunod sa detalye ng torque. Sa parehong mga kaso, ang mataas na kalidad na welding, tumpak na spacing ng bolt, at inspeksyon ng mga flange face bago ang pagpupulong ay mga kritikal na hakbang. Nakakatulong ang mga kasanayang ito na makamit ang pinakamainam na sealing at mabawasan ang panganib ng mga pagkabigo ng system.
Impluwensiya sa Materyal at Paggawa
Ang materyal na grado at proseso ng pagmamanupaktura ng a Carbon Steel Slip On Flange makabuluhang nakakaapekto sa pagganap ng mukha. Ang mga de-kalidad na forged billet, maayos na na-heat-treat at precision-machined, tinitiyak ang superior mechanical properties at pare-pareho ang geometry ng mukha. Sa Jiangyin Zhonghai Precision Machinery , ang mga flanges ay sumasailalim sa mahigpit na inspeksyon at pagsubok, kabilang ang ultrasonic testing, magnetic particle inspection, at hardness testing, upang matiyak ang pagsunod sa mga internasyonal na pamantayan. Ang antas ng kontrol sa kalidad na ito ay mahalaga para sa pagpapanatili ng integridad ng parehong mga mukha ng RF at FF sa ilalim ng hinihingi na mga kondisyon ng operating.
Comparative Table: RF vs FF Flanges
| Tampok | Nakataas na Mukha (RF) | Flat Face (FF) |
|---|---|---|
| Pagbubuklod ng Stress | Puro sa gasket, mas mabuti para sa mataas na presyon | Pantay na ibinahagi, angkop para sa mababang presyon |
| Rating ng Presyon | Katamtaman hanggang mataas | Mababa hanggang katamtaman |
| Pagpapahintulot sa Pag-install | Pinapayagan ang ilang misalignment | Nangangailangan ng tumpak na pagkakahanay |
| Mga Karaniwang Aplikasyon | Mga pipeline, mga daluyan ng mataas na presyon, mga sistema ng enerhiya | Mga balbula, bomba, mga sisidlan na may mababang presyon, kagamitan sa cast iron |
| Gasket Compatibility | Metallic, elastomeric | Mga flat gasket, mga full-face na disenyo |
Mga Application sa Buong Industriya
Carbon Steel Slip On Flange Ang mga bahagi ay malawakang naka-deploy sa maraming sektor. Sa mga transmission pipeline, pinapadali nila ang fluid transport sa mga low-to-medium pressure system. Sa mga pressure vessel, nagsisilbi sila bilang inlet at outlet interface para sa mga heat exchanger at storage tank. Ang mga marine at offshore na kapaligiran ay nakikinabang mula sa kanilang space-efficient na disenyo at high-pressure resilience. Ginagamit ng mga power at energy application, kabilang ang mga steam line at auxiliary water system, ang mga flanges na ito para sa maaasahan at mapanatili na mga koneksyon. Tinitiyak ng wastong pagpili ng flange face na ang bawat isa sa mga application na ito ay nakakatugon sa mga kinakailangan sa kaligtasan at pagganap.
Konklusyon
Ang pagpili ng tamang uri ng flange na mukha ay mahalaga para sa pagganap at kaligtasan ng mga sistema ng pang-industriya na piping. Sa pamamagitan ng pag-unawa sa mga pagkakaiba sa pagitan ng Raised Face at Flat Face flanges at pagsasaalang-alang sa mga salik gaya ng pressure, uri ng gasket, compatibility ng kagamitan, at mga kinakailangan sa pag-install, ang mga inhinyero at teknikal na manager ay makakagawa ng matalinong mga desisyon. Mataas na kalidad Carbon Steel Slip On Flange mga bahagi, na ginawa sa ilalim ng mahigpit na mga pamantayan sa pagmamanupaktura at komprehensibong in-house na kontrol, ay nagbibigay ng pagiging maaasahan na kailangan para sa magkakaibang mga pang-industriyang aplikasyon. Jiangyin Zhonghai Precision Machinery nag-aalok ng ganap na prosesong mga solusyon, na tinitiyak na ang RF at FF flanges ay nakakatugon sa pandaigdigang kalidad at mga pamantayan sa pagpapatakbo.
FAQ
- Q: Ano ang pangunahing pagkakaiba sa pagitan ng RF at FF flanges? A: Ang RF flanges ay may nakataas na sealing surface para sa concentrated gasket stress, na angkop para sa medium hanggang high pressure, habang ang FF flanges ay nagbibigay ng flat surface para sa mga low-pressure na application at partikular na compatibility ng kagamitan.
- T: Maaari bang gumamit ng slip-on flange para sa mga high-pressure system? A: Oo, kapag ginawa nang may katumpakan at mataas na kalidad na mga materyales, Carbon Steel Slip On Flange Ang mga bahagi ay maaaring ligtas na mahawakan ang mga presyon hanggang sa 2500 lbs.
- Q: Gaano kahalaga ang face surface finish? A: Lubhang mahalaga. Tinitiyak ng wastong surface finish ang epektibong sealing at binabawasan ang panganib ng pagtagas, lalo na sa mga high-pressure na RF flange application.
- T: Anong mga industriya ang karaniwang gumagamit ng RF flanges? A: Ang mga pipeline, power generation, marine, offshore, at pressure vessel system ay kadalasang gumagamit ng RF flanges.
- T: Paano tinitiyak ng Jiangyin Zhonghai ang kalidad ng flange? A: Sa pamamagitan ng pinagsamang in-house forging, heat treatment, CNC machining, at komprehensibong pagsubok, kabilang ang ultrasonic, magnetic particle, at tensile inspection.
