Ano ang Mga Pangunahing Benepisyo ng Carbon Steel Flanges?

Pag-unawa Carbon Steel Flange Mga Uri at Pamantayan

Sa modernong mga sistema ng pang-industriya na tubo, ang pagpili ng mga bahagi ng pagkonekta ay tumutukoy sa integridad at kaligtasan ng buong imprastraktura. Carbon Steel Flange nagsisilbing pangunahing mga punto ng koneksyon sa mga pipeline, na nagpapadali sa madaling pagpupulong, pag-disassembly, at pagpapanatili. Ang mga inhinyero at mga espesyalista sa pagkuha ay inuuna ang mga sangkap na ito para sa kanilang higit na lakas ng makina at pagiging epektibo sa gastos kumpara sa mga haluang metal na hindi kinakalawang na asero.

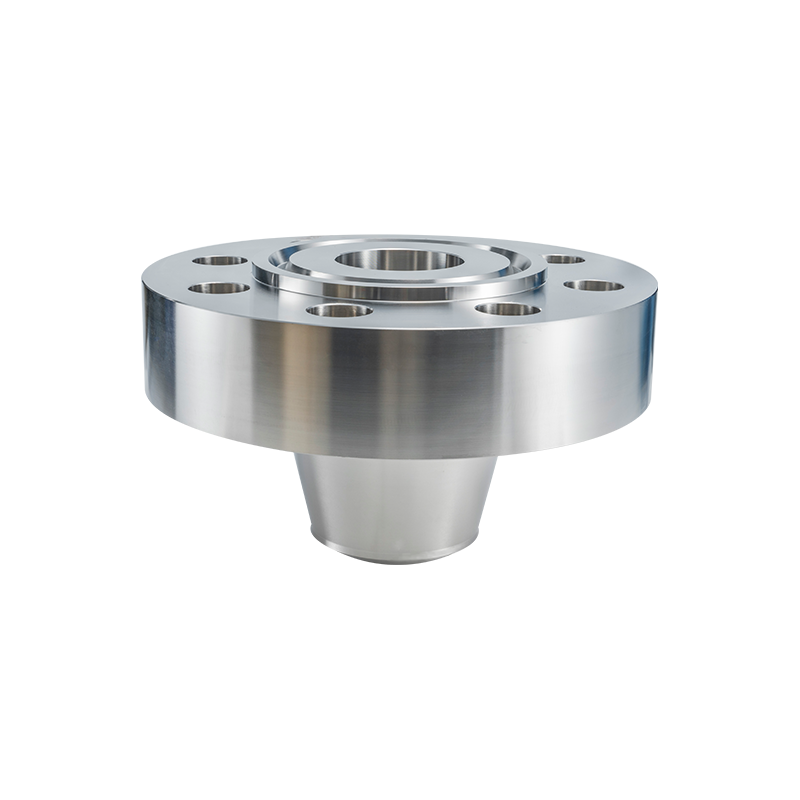

Carbon Steel Weld Neck Flange para sa High-Pressure Systems

Para sa mga application na kinasasangkutan ng mataas na presyon at pagbabagu-bago ng temperatura, patuloy na tinutukoy ng mga inhinyero ng disenyo carbon steel weld neck flanges . Nagtatampok ang uri ng flange na ito ng mahabang tapered hub na naglilipat ng stress mula sa flange patungo sa pipe, na epektibong binabawasan ang mga konsentrasyon ng stress sa base ng flange. Tinitiyak ng disenyo ang isang malakas at maaasahang koneksyon, na ginagawa itong angkop para sa mga malubhang kondisyon ng serbisyo.

Nasa ibaba ang paghahambing sa pagitan ng weld neck flanges at standard slip-on flanges tungkol sa structural performance:

Carbon Steel Slip Sa Mga Dimensyon ng Flange at Mga Pagtutukoy

Sa kaibahan sa mga variant ng weld neck, ang mga slip-on flanges ay dumudulas sa ibabaw ng pipe at sinigurado ng mga fillet welds. Kapag pinipili ang mga bahaging ito, dapat na mahigpit na sumunod ang mga inhinyero carbon steel slip sa mga sukat ng flanges upang matiyak ang wastong akma at pagkakahanay. Kabilang sa mga pangunahing dimensyon na parameter ang panlabas na lapad, panloob na lapad, bolt na bilog na lapad, at kapal ng flange. Ang mga tumpak na sukat ay mahalaga para sa pagkuha ng B2B upang maiwasan ang mga pagkaantala sa pag-install at matiyak ang pagiging tugma sa umiiral na imprastraktura ng piping.

• Karaniwang pagsunod: ASME B16.5, MSS SP-44.
• Mga pangunahing sukat: Bolt circle, bilang ng bolt hole, at nakataas na taas ng mukha.
• Mga kinakailangan sa pagpapaubaya: Mahalaga para sa mataas na dami ng mga linya ng pagpupulong.

Mga Materyal na Grado at Mga Sukatan sa Pagganap

Teknikal na Pangkalahatang-ideya ng ASTM A105 Carbon Steel Flange

Ang pagtutukoy ng materyal ay ang pundasyon ng pagkuha ng flange. ASTM A105 Carbon Steel Flange kumakatawan sa pamantayan ng industriya para sa mga huwad na bahagi ng pipe ng carbon steel. Sinasaklaw ng gradong ito ang mga huwad na bahagi ng pipe ng carbon steel para sa ambient at mas mataas na temperatura na serbisyo sa mga pressure system. Ang materyal ay nag-aalok ng mahusay na mekanikal na mga katangian, kabilang ang mataas na tensile strength at ductility, na mahalaga para makayanan ang mga stress sa pagpapatakbo.

Pag-unawa Rating ng Presyon ng Carbon Steel Flange

Ang kaligtasan sa pagpapatakbo ng isang pipeline ay lubos na nakadepende sa tamang interpretasyon ng rating ng presyon ng carbon steel flanges . Ang mga rating ng presyon, na kadalasang tinutukoy ng Klase 150, 300, 600, at mas mataas, ay nagpapahiwatig ng pinakamataas na pinapahintulutang presyon ng pagtatrabaho sa isang partikular na temperatura. Habang tumataas ang temperatura ng pagpapatakbo, bumababa ang kakayahan sa pagpapanatili ng presyon ng carbon steel. Dapat maingat na kalkulahin ng mga inhinyero ang mga rating ng presyon-temperatura upang pumili ng isang flange na makakayanan ang mga kondisyon ng pinakamataas na sistema ng walang pagkabigo.

Mga Espesyal na Aplikasyon sa Industriya

Gumagamit ng Carbon Steel Blind Flanges sa Pipeline Systems

Ang pagpapanatili at pagwawakas ng system ay nangangailangan ng mga maaasahang solusyon sa sealing. Carbon steel blind flanges ay gumagamit pangunahing umiikot sa pagharang sa dulo ng isang tubo o balbula. Ang mga flanges na ito ay walang butas (gitnang butas), na nagbibigay-daan sa mga ito na epektibong ma-seal ang pagbubukas ng pipeline. Mahalaga ang mga ito para sa pagsubok sa presyon, paghihiwalay sa panahon ng pagpapanatili, at pagwawakas ng daloy sa hindi nagamit na mga seksyon ng isang network. Tinitiyak ng kanilang matatag na konstruksyon na makayanan nila ang buong presyon ng system nang walang pagtagas.

Tungkol sa Jiangyin Zhonghai Precision Machinery Co., Ltd.

Mga Advanced na Kakayahan at Sertipikasyon sa Paggawa

Ang Jiangyin Zhonghai Precision Machinery Co., Ltd. ay nakatayo bilang isang nangungunang tagagawa sa pandaigdigang merkado ng flange. Kami ay isang ISO 9001-certified enterprise na may hawak na mga kwalipikasyon ng PED, TUV, at TS. Ang aming pasilidad ay dalubhasa sa paggawa ng mga precision flanges at forging, na sumusunod sa mahigpit na mga internasyonal na pamantayan kabilang ang GB, ASME, ASTM, JIS, EN, at DIN. Pinapanatili namin ang kumpletong mga kakayahan sa loob ng bahay, mula sa forging at heating hanggang sa CNC turning, drilling, at final inspection, na tinitiyak ang kabuuang kontrol sa kalidad ng produkto.

Mga Custom na Solusyon para sa Mga Karaniwan at Hindi Karaniwang Flanges

Naiintindihan namin na ang mga off-the-shelf na solusyon ay hindi akma sa bawat hamon sa engineering. Sinusuportahan ng Jiangyin Zhonghai Precision Machinery ang ganap na customized, drawing-based na pagmamanupaktura. Ang aming hanay ng produksyon ay sumasaklaw sa mga sukat mula 1/2'' hanggang 60'', na may isang pirasong timbang na umaabot hanggang 10 tonelada at maximum na sukat na 4 na metro. Kung ang isang kliyente ay nangangailangan ng karaniwang pipe flanges o kumplikadong hindi karaniwang mga bahagi, ang aming koponan ay nagbibigay ng mga maaasahang solusyon na iniayon sa mga partikular na pangangailangang pang-industriya.

Konklusyon

Ang pagpili ng tamang flange ay nagsasangkot ng malalim na pag-unawa sa mga uri, materyales, at mga rating ng presyon. Carbon Steel Flanges mananatiling backbone ng industrial piping dahil sa kanilang versatility at strength. Ang pakikipagsosyo sa isang kwalipikadong manufacturer tulad ng Jiangyin Zhonghai Precision Machinery ay nagsisiguro ng access sa mga certified, high-performance na mga bahagi na nakakatugon sa mga hinihingi ng mga modernong proyekto sa engineering.

Mga Madalas Itanong (FAQ)

1. Ano ang pangunahing pagkakaiba sa pagitan ng weld neck at slip-on flanges?

Ang mga weld neck flanges ay nakakabit sa pamamagitan ng butt weld at idinisenyo para sa mga high-pressure application, habang ang mga slip-on flanges ay dumudulas sa ibabaw ng pipe at gumagamit ng fillet welds, na ginagawang mas madaling i-install ang mga ito ngunit angkop para sa mas mababang pressure.

2. Bakit ang ASTM A105 ay isang karaniwang materyal para sa carbon steel flanges?

ASTM A105 Carbon Steel Flange ay sikat dahil ang materyal ay nag-aalok ng balanse ng magandang mekanikal na lakas, tibay, at cost-effectiveness para sa ambient at mataas na temperatura na mga serbisyo.

3. Paano ko matutukoy ang tamang rating ng presyon para sa aking aplikasyon?

Dapat mong kumonsulta sa mga chart ng rating ng pressure-temperature na ibinigay sa mga pamantayan tulad ng ASME B16.5. Ang rating ng presyon ng carbon steel flanges bumababa habang tumataas ang temperatura ng serbisyo.

4. Ano ang mga pangunahing gamit ng blind flange?

Ang pangunahin carbon steel blind flanges ay gumagamit ay upang harangan ang dulo ng isang sistema ng tubo, ihiwalay ang mga seksyon para sa pagpapanatili, at pangasiwaan ang hydrostatic pressure testing.

5. Maaari bang gumawa ang mga tagagawa ng hindi karaniwang mga laki ng flange?

Oo, ang mga kagalang-galang na tagagawa tulad ng Jiangyin Zhonghai Precision Machinery ay nag-aalok ng custom na drawing-based na pagmamanupaktura para sa mga hindi karaniwang flanges na hanggang 4 na metro ang lapad.

Mga sanggunian

• ASME B16.5 - Mga Pipe Flanges at Flanged Fitting: NPS 1/2 Through NPS 24 Metric/Inch Standard.
• ASTM International. "Pamantayang Pagtutukoy para sa Mga Forged Carbon Steel Piping Components (A105/A105M)."
• Petrowiki. "Mga Pipeline Flange at Ang Kanilang Mga Aplikasyon."
