Paano Piliin ang Tamang Stainless Steel Flange?

Sa mga sistema ng pang-industriya na tubo, ang integridad ng isang koneksyon ay kadalasang tumutukoy sa kaligtasan ng buong imprastraktura. Hindi kinakalawang na asero flanges kumilos bilang kritikal na interface sa pagitan ng mga tubo, balbula, at bomba. Ang pagpili ng tamang flange ay nangangailangan ng malalim na pag-unawa sa mga rating ng presyon, mga grado ng materyal, at mga paraan ng pagsali. Para sa mga inhinyero at B2B procurement specialist, ang focus ay hindi lamang sa presyo kundi sa teknikal na pagsunod sa mga internasyonal na pamantayan upang matiyak ang pangmatagalang pagiging maaasahan sa mga kinakaing unti-unti o mataas na temperatura na kapaligiran.

1. Mga Prinsipyo ng Engineering para sa High-Pressure System

Ang mga kapaligiran na may mataas na presyon ay nangangailangan ng mahusay na istraktura ng butil at lakas ng makina. Nagagamit huwad na hindi kinakalawang na asero flanges para sa mataas na presyon ng pipelines nagbibigay ng isang makabuluhang kalamangan dahil ang proseso ng forging ay nag-aalis ng mga panloob na void at nakahanay sa daloy ng butil ng metal. Nagreresulta ito sa mas mataas na lakas ng epekto at mas mahusay na paglaban sa pagkapagod kumpara sa mga alternatibong cast. Higit pa rito, ang mga sistema ay dapat na mahigpit na sumunod sa ANSI B16.5 hindi kinakalawang na asero flanges teknikal na mga pagtutukoy . Sinasaklaw ng pamantayang ito ang mga rating ng pressure-temperature, materyales, sukat, at tolerance para sa pipe flanges mula NPS 1/2 hanggang NPS 24.

Paghahambing: Forged vs. Cast Flange

Ang mga forged flanges ay nag-aalok ng mas mataas na structural reliability at mas angkop para sa kritikal na high-pressure na serbisyo, habang ang cast flanges ay karaniwang ginagamit para sa mababang presyon, hindi kritikal na mga aplikasyon kung saan ang gastos ang pangunahing salik.

2. Paghahambing na Pagsusuri ng Mga Karaniwang Uri ng Flange

Ang pagpili ng uri ng flange ay nakakaapekto sa pamamahagi ng stress sa joint. Ang isang karaniwang teknikal na debate ay kinabibilangan ng hindi kinakalawang na asero weld neck flange vs slip on flange pagkakaiba . Nagtatampok ang mga weld neck flanges ng tapered hub na naglilipat ng stress sa pipe, na ginagawang angkop ang mga ito para sa matinding serbisyo na may matinding pagbabago sa temperatura. Ang mga slip on flanges ay mas madaling i-align at i-install ngunit nagtataglay ng mas mababang lakas sa hub at sa pangkalahatan ay limitado sa mga klase ng mas mababang presyon. Ang mga inhinyero ay dapat magpasya kung ang proyekto ay nangangailangan ng mataas na paglaban sa pagkapagod ng isang weld neck o ang bilis ng pag-install ng isang slip on.

3. Materyal na Agham at Pag-iwas sa Kaagnasan

Ang mga kemikal na kapaligiran ay nangangailangan ng mga espesyal na haluang metal upang maiwasan ang napaaga na pagkabigo. Sourcing custom na 316L hindi kinakalawang na asero flanges para sa pagproseso ng kemikal ay madalas na kinakailangan dahil ang "L" ay nagpapahiwatig ng mababang nilalaman ng carbon. Ang pagbawas sa carbon ay mahalaga para maiwasan ang pag-ulan ng carbide sa panahon ng proseso ng hinang. Kung wala ang proteksyong ito, ang mga flanges ay madaling mabulok. Pag-unawa kung paano maiwasan ang intergranular corrosion sa stainless steel flanges nagsasangkot ng higit pa sa pagpili ng materyal; nangangailangan ito ng wastong paggamot sa init, tulad ng pagsusubo ng solusyon, upang maibalik ang resistensya ng kaagnasan pagkatapos ng forging o welding.

4. Jiangyin Zhonghai: Kahusayan sa Precision Forging at Machining

Ang Jiangyin Zhonghai Precision Machinery Co., Ltd. ay isang ISO 9001–certified manufacturer na may mga kwalipikasyon sa PED, TUV, at TS. Dalubhasa kami sa katumpakan stainless steel flanges at mga forging. Gumagawa ang aming pasilidad ng pipe flanges, forged flanges, at machined na bahagi ayon sa mga pamantayan ng GB, ASME, ASTM, JIS, EN, at DIN. Sinusuportahan namin ang ganap na customized, drawing-based na pagmamanupaktura para sa parehong standard at non-standard na mga application.

• Scale ng Produksyon: Hinahawakan namin ang mga sukat mula 1/2'' hanggang 60'' at single-piece na timbang hanggang 10 tonelada.

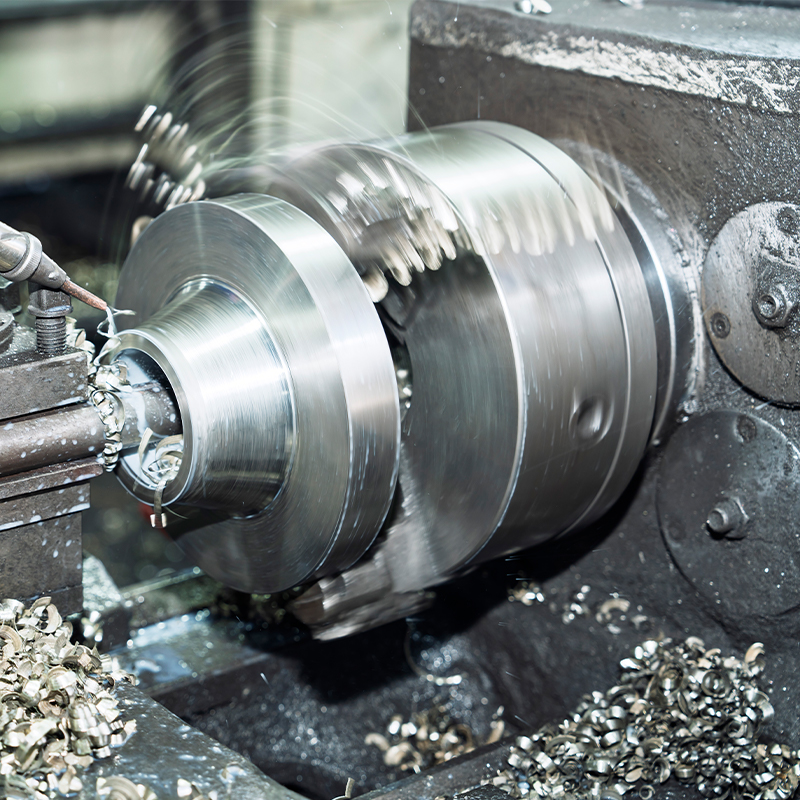

• Mga Kakayahang Panloob: Kasama sa aming mga linya ang kumpletong forging, heating, CNC turning, drilling, at inspeksyon.
• Teknikal na Abot: Gumagawa kami ng mga bahagi na may pinakamataas na sukat na hanggang 4 na metro.
• Pangako sa Kalidad: Ang bawat produkto ay sumasailalim sa mahigpit na pagsubok upang matiyak na nakakatugon ito sa pinakamataas na pamantayan sa kaligtasan ng industriya.

5. Mga Madalas Itanong (FAQ)

Q1: Ano ang ibig sabihin ng "Class" sa mga detalye ng ANSI B16.5?
Ang "Class" ay tumutukoy sa rating ng pressure-temperature. Halimbawa, ang isang Class 150 flange ay maaaring humawak ng mga partikular na presyon sa mga partikular na temperatura gaya ng tinukoy ng pamantayan ng ASME.

Q2: Bakit mas gusto ang 316L kaysa sa 304 hindi kinakalawang na asero?
Ang 316L ay naglalaman ng molybdenum, na nagbibigay ng mas mahusay na pagtutol sa mga chloride at pitting, na ginagawa itong perpekto para sa mga kapaligiran sa dagat at kemikal.

T3: Maaari bang gamitin ang slip on flange para sa high-pressure na singaw?
Ito ay karaniwang hindi inirerekomenda. Ang high-pressure na singaw ay kadalasang nagsasangkot ng thermal cycling at vibration, kung saan ang weld neck flange ay technically superior.

Q4: Paano ko mabe-verify ang kalidad ng isang huwad na flange?
Dapat kang palaging humiling ng Material Test Report (MTR) na kinabibilangan ng pagsusuri sa kemikal, mekanikal na pagsubok, at mga talaan ng paggamot sa init.

Q5: Nagbibigay ba ang Jiangyin Zhonghai ng custom na machining para sa mga flanges?
Oo, dalubhasa kami sa mga machined flanges at sinusuportahan ang ganap na customized na pagmamanupaktura batay sa mga partikular na drawing ng customer at mga teknikal na kinakailangan.

6. Mga Sanggunian

• American Society of Mechanical Engineers. (2020). ASME B16.5: Mga Pipe Flanges at Flanged Fitting.
• ASTM International. (2021). ASTM A182: Standard Specification para sa Forged o Rolled Alloy at Stainless Steel Pipe Flanges.
• Davis, J. R. (2000). Kaagnasan: Pag-unawa sa Mga Pangunahing Kaalaman. ASM International.
• European Committee para sa Standardisasyon. (2014). EN 1092-1: Mga flanges at kanilang mga kasukasuan - Mga pabilog na flanges para sa mga tubo, balbula, kabit at accessories.
