Aling ANSI Standard Flanges ang Angkop sa Iyong Pipeline?

Mga karaniwang flanges ng ANSI magbigay ng pangunahing mekanikal na paraan ng koneksyon para sa mga pressure piping system sa mga pasilidad ng industriya ng North America. Sinusuri ng gabay na ito ang mga rating ng pressure-temperature, mga uri ng nakaharap, at mga detalye ng materyal na kritikal para sa mga inhinyero sa pagkuha at mga piping designer.

Ano ang ANSI Standard Flanges at Paano Sila Nag-evolve?

Ang American National Standards Institute (ANSI) ay orihinal na nag-publish ng mga flange dimensional na pamantayan, na pagkatapos ay pinanatili at na-update ng American Society of Mechanical Engineers (ASME). Kasama sa mga kasalukuyang aktibong pamantayan ang ASME B16.5 para sa mga flanges hanggang sa 24 pulgadang nominal na diameter at ASME B16.47 para sa mas malalaking diameter hanggang 60 pulgada.

Ang mga pangunahing sistema ng pag-uuri ay kinabibilangan ng:

• Ang mga klase ng presyon ay itinalagang 150, 300, 600, 900, 1500, at 2500 na kumakatawan sa walang sukat na mga rating ng presyon-temperatura
• Mga uri ng mukha kabilang ang nakataas na mukha (RF), flat face (FF), at ring-type joint (RTJ)
• Bore configuration na tumutugma sa pipe schedule para sa welding compatibility

Gumagana ang Jiangyin Zhonghai Precision Machinery Co., Ltd. bilang isang ISO 9001-certified na manufacturer na may mga kwalipikasyon sa PED, TUV, at TS, na dalubhasa sa precision flanges at forgings. Gumagawa ang kumpanya ng mga pipe flanges, forged flanges, machined flanges, at mga kaugnay na bahagi ayon sa mga pamantayan ng GB, ASME, ASTM, JIS, EN, at DIN, na sumusuporta sa ganap na customized na pagmamanupaktura na nakabatay sa pagguhit. Ang hanay ng produksyon ay sumasaklaw sa 1/2 pulgada hanggang 60 pulgada, isang pirasong timbang hanggang 10 tonelada, at maximum na sukat na 4 na metro. Kasama sa mga kumpletong in-house na kakayahan ang forging, heating, CNC turning, drilling, at inspection lines na humahawak sa parehong volume production at kumplikadong machined parts.

Teknikal na Pagsusuri ng Limang Kritikal na Pagtutukoy

1. Low-Pressure Slip-On Configuration: ansi standard flanges 150 lb slip on

Kinakatawan ng Class 150 ang pinakamababang karaniwang rating ng presyon, na angkop para sa tubig sa temperatura ng kapaligiran, singaw, at hindi kritikal na mga likido sa proseso. Ang mga slip-on na flanges ay dumudulas sa mga dulo ng tubo at hinangin ng fillet ang magkabilang panig, na pinapasimple ang pag-install sa mga masikip na espasyo.

Mga rating ng pressure-temperature para sa Class 150 carbon steel:

• Pinakamataas na presyon 285 psi sa ambient temperature (100°F)
• Bumababa ang presyon sa 140 psi sa 400°F
• Bumababa ang presyon sa 20 psi sa 750°F

Paghahambing ng gastos sa pag-install:

Mga karaniwang flanges ng ANSI 150 lb slip on nababagay ang mga configuration sa utility piping, HVAC system, at low-pressure na mga linya ng proseso kung saan ang bilis ng pag-install ay higit sa mga kinakailangan sa paglaban sa pagkapagod.

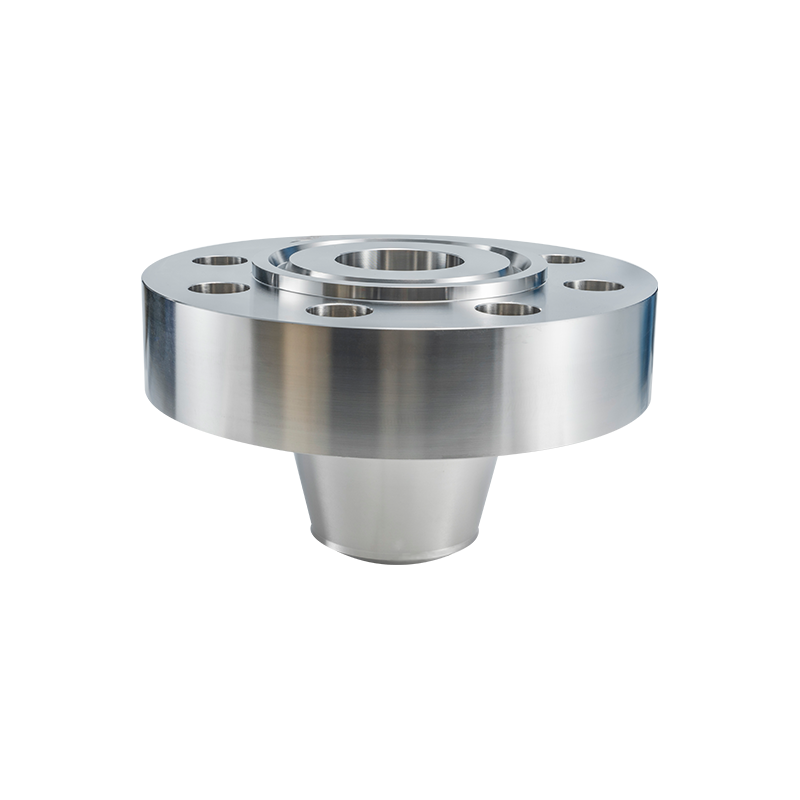

2. High-Pressure Weld Neck Design: ansi standard flanges weld neck schedule 40

Ang mga weld neck flanges ay may kasamang tapered hub na maayos na lumilipat sa kapal ng pader ng pipe. Ang geometry na ito ay namamahagi ng mga bending stress at nagbibigay ng structural reinforcement sa mga kritikal na junction.

Ang iskedyul ng 40 na sukat ng tubo ay tumutukoy sa pagkakatugma ng bore:

• 2-inch na Iskedyul 40: 60.3mm OD, 3.91mm na pader, 52.5mm ID
• 4-inch na Iskedyul 40: 114.3mm OD, 6.02mm na pader, 102.3mm ID
• 6-inch na Iskedyul 40: 168.3mm OD, 7.11mm na pader, 154.1mm ID

Paghahambing ng pagganap ng uri ng flange:

Ang ansi standard flanges weld neck schedule 40 Ang kumbinasyon ay kumakatawan sa pinakakaraniwang detalye para sa proseso ng piping sa mga kemikal na planta at refinery, na binabalanse ang kapasidad ng presyon na may karaniwang kakayahang magamit ng materyal.

3. Pagsasara at Paghihiwalay ng mga Aplikasyon: ansi standard flanges bulag nakataas ang mukha

Ang mga blind flange ay nagwawakas sa mga sistema ng piping o ihiwalay ang mga kagamitan sa panahon ng pagpapanatili. Ang nakataas na mukha ay nagbibigay ng precision-machined sealing surface para sa gasket compression.

Kasama sa mga detalye ng face finish ang:

• 125-250 microinch AARH (Arithmetic Average Roughness Height) para sa non-metallic gasket
• 63-125 microinch AARH para sa spiral-wound gasket
• 32-63 microinch AARH para sa ring-type joints

Blind flange functional na paghahambing:

ANSI standard flanges blind nakataas mukha ang mga detalye ay nangangailangan ng tumpak na face machining at pag-verify ng compatibility ng gasket. Ang solidong konstruksyon ay lumalaban sa buong presyon ng system mula sa alinmang direksyon, na nagbibigay ng maaasahang paghihiwalay para sa pagpasok ng sisidlan at pagpapanatili ng bahagi ng pipeline.

4. Carbon Steel Material Grades: ansi standard flanges carbon steel a105

Tinutukoy ng ASTM A105 ang mga huwad na bahagi ng pipe ng carbon steel para sa serbisyo sa paligid at mataas na temperatura. Ang grado ay nangingibabaw sa mga pang-industriyang flange application dahil sa pagiging epektibo sa gastos at pagiging maaasahan ng makina.

Mga kinakailangan sa komposisyon ng kemikal:

• Carbon maximum na 0.35% para sa weldability
• Manganese 0.60-1.05% para sa lakas
• Silicon 0.10-0.35% para sa deoxidation
• Phosphorus at sulfur maximum na 0.040% bawat isa

Paghahambing ng paraan ng paggawa:

ANSI standard flanges carbon steel a105 ang mga pagtutukoy ay nangangailangan ng mga sertipiko ng pagsubok ng materyal na nagpapatunay ng paggamot sa init at pagsubok sa makina. Inaalis ng huwad na konstruksyon ang mga panloob na panganib sa porosity na likas sa mga bahagi ng cast, na nagbibigay-katwiran sa premium ng gastos para sa mga kritikal na serbisyo.

5. High-Pressure Socket Weld: ansi standard flanges socket weld 3000 psi

Ang mga socket weld flanges ay tumanggap ng mas maliit na diameter ng piping (karaniwang 2 pulgada at mas mababa) sa mga high-pressure na application. Ang socket bore ay tumatanggap ng pipe end na may fillet welding sa outer joint.

Pagkakapantay-pantay ng klase ng presyon:

• Ang 3000 psi socket weld ay katumbas ng humigit-kumulang sa Class 600 at mas mataas
• Ang 6000 psi socket weld ay tumutugma sa Class 1500
• Ang 9000 psi socket weld ay tumutugma sa Class 2500

Paghahambing ng koneksyon sa maliit na butas:

Ang ansi standard flanges socket weld 3000 psi Tinutugunan ng espesipikasyon ang mga koneksyon ng instrumento, mga sampling port, at mga linya ng proseso ng maliit na dore kung saan ang mga sinulid na koneksyon ay nanganganib sa pagkabigo sa pagkapagod sa ilalim ng cyclic pressure o vibration.

Mga Pamantayan sa Kalidad ng Paggawa at Sertipikasyon

ISO 9001 at Pagsunod sa PED

Tinitiyak ng mga sistema ng pamamahala ng kalidad ang pare-parehong produksyon sa pamamagitan ng mga dokumentadong pamamaraan:

• Materyal na traceability mula sa mga ulat sa pagsubok ng mill sa pamamagitan ng panghuling inspeksyon
• Mga talaan ng heat treatment na nagpapatunay sa mga ikot ng austenitizing at normalizing
• Dimensional na inspeksyon sa bawat ASME B16.5 tolerance table
• Pagsubok ng presyon sa 1.5 beses na na-rate na presyon para sa mga kritikal na aplikasyon

Mga Kakayahang Panloob sa Paggawa

Ang Jiangyin Zhonghai Precision Machinery ay nagpapanatili ng kumpletong pagsasama ng produksyon:

• Forging presses hanggang 10,000 tonelada para sa malalaking diyametro na blangko
• Patuloy na heat treatment furnace na may kontrol sa kapaligiran
• CNC vertical lathes machining diameters sa 4 na metro
• Mga drilling center na nagpapatupad ng mga pattern ng bolt hole na may positional tolerance na ±0.2mm

Mga Serbisyo sa Pandaigdigang Pamantayan at Pag-customize

Multi-Standard na Kakayahang Produksyon

Ang parallel na pagmamanupaktura sa mga internasyonal na pamantayan ay sumusuporta sa mga kinakailangan sa pandaigdigang proyekto:

• Mga pamantayan ng GB para sa mga domestic na proyekto ng China
• ASME/ASTM para sa North American at Middle Eastern market
• Mga pagtutukoy ng JIS para sa mga kliyenteng Japanese at Southeast Asian
• Mga pamantayan ng EN/DIN para sa pagsunod sa European Economic Area

Non-Standard at Engineered Solutions

Ang pagmamanupaktura na nakabatay sa pagguhit ay tumanggap ng mga espesyal na kinakailangan:

• Orifice flanges na may mga seksyon ng metro run
• Mahabang weld neck para sa mga koneksyon sa shell ng sisidlan
• Mga compact na flanges na nagpapababa ng timbang at bolt load

Mga Madalas Itanong

Anong mga pagkakaiba sa diameter ng bolt circle ang umiiral sa pagitan ng Class 150 at Class 300 flanges?

Para sa 6-inch na nominal flange, ang Class 150 ay tumutukoy sa 241.3mm bolt circle diameter na may 8 bolts sa 22.2mm diameter. Tinukoy ng Class 300 ang 269.9mm bolt circle na may 12 bolts sa 25.4mm diameter. Ang mas malaking bolt circle at tumaas na bolt count ay tumanggap ng mas mataas na gasket compression na kinakailangan para sa mataas na pressure rating. Ang mga kasalukuyang Class 150 flanges ay hindi maaaring i-upgrade sa Class 300 sa pamamagitan ng pagbabarena ng mga karagdagang butas dahil sa hindi sapat na diameter at kapal sa labas.

Paano maihahambing ang mga materyales ng A105 at A350 LF2 para sa mga application na mababa ang temperatura?

Ang ASTM A105 Charpy V-notch impact testing ay kwalipikado sa -29°C na minimum. Tinutukoy ng ASTM A350 Grade LF2 ang mga kinakailangan sa epekto sa -46°C o -59°C depende sa klase. Ang LF2 grade ay nagkakahalaga ng 15-25% na mas mataas ngunit nagbibigay ng kinakailangang katigasan para sa mga palamigan na serbisyo at hilagang pagkakalantad sa klima. A105 ansi standard flanges carbon steel a105 ang mga pagtutukoy ay nanganganib sa malutong na bali sa ibaba -29°C.

Anong pinakamataas na presyon ang ligtas na mahawakan ng mga slip-on flanges?

Class 150 slip-on flanges rate sa 285 psi sa ambient temperature ngunit nakakaranas ng stress concentration factor na 2.5 beses na mas mataas kaysa sa mga disenyo ng weld neck. Ang mga limitasyon sa praktikal na aplikasyon ay kadalasang nagpapababa ng mga slip-on na flanges sa 150-200 psi sa mga serbisyong paikot. Ang ansi standard flanges 150 lb slip on nababagay ang configuration sa mga static, non-shock na application lamang.

Paano naiiba ang pagtataas ng mukha at uri ng singsing na pinagsamang pagtatatak?

Ang mga nakataas na flanges ng mukha ay nag-compress ng mga flat o spiral-wound gasket sa malawak na lugar ng contact, na pinahihintulutan ang katamtamang pagkakaiba-iba ng surface finish. Ang mga ring-type na joint ay nangangailangan ng precision groove machining (±0.05mm) at metal-to-metal contact na nakakakuha ng seal sa pamamagitan ng plastic deformation. Ang mga koneksyon sa RTJ ay nakatiis sa mga pressure na lampas sa 10,000 psi at mga temperatura na higit sa 500°C kung saan nabigo ang mga conventional gasket. Ang mga nakataas na koneksyon sa mukha ay nangingibabaw sa pangkalahatang proseso ng piping dahil sa mas mababang gastos sa machining at pagiging simple ng pagpapalit ng gasket.

Ano ang mga minimum na dami ng order at sample na mga patakaran?

Ang mga karaniwang flanges ng catalog ay sumusuporta sa mga order mula sa mga solong piraso para sa mga kinakailangan sa pagpapanatili. Ang mga custom na forging ay nangangailangan ng 500kg na minimum na dami ng materyal para sa heat lot traceability. Ang mga sample na flanges para sa pagsusulit sa kwalipikasyon ay nangangailangan ng pagbili; Kasama sa mga dimensional na ulat at materyal na sertipiko ang mga karaniwang paghahatid nang walang karagdagang gastos. Ang Jiangyin Zhonghai Precision Machinery ay nagpapanatili ng imbentaryo ng mga karaniwang sukat para sa mabilis na pagpapadala.

Konklusyon

Pagpili ng angkop ANSI standard flanges nangangailangan ng pagsusuri ng mga kondisyon ng pressure-temperatura, dynamics ng piping, at materyal na kapaligiran. Tinutukoy man ansi standard flanges 150 lb slip on para sa ekonomiya, ansi standard flanges weld neck schedule 40 para sa paglaban sa pagkapagod, ansi standard flanges bulag nakataas ang mukha para sa paghihiwalay, ansi standard flanges carbon steel a105 para sa karaniwang serbisyo, o ansi standard flanges socket weld 3000 psi para sa high-pressure small bore, tinutukoy ng mga teknikal na detalye ang integridad ng system.

Ang Jiangyin Zhonghai Precision Machinery Co., Ltd. ay nagbibigay ng pinagsamang pagmamanupaktura mula sa forging hanggang sa huling inspeksyon, na sumusuporta sa pandaigdigang industriya ng enerhiya at proseso na may sertipikadong kalidad at dimensional na kakayahan hanggang 4 na metro ang lapad.

Mga sanggunian

• American Society of Mechanical Engineers, ASME B16.5-2020, Pipe Flanges at Flanged Fittings: NPS 1/2 Through NPS 24 Metric/Inch Standard
• American Society of Mechanical Engineers, ASME B16.47-2017, Malaking Diameter Steel Flange: NPS 26 Through NPS 60 Metric/Inch Standard
• American Society for Testing and Materials, ASTM A105/A105M-21, Standard Specification para sa Carbon Steel Forgings para sa Piping Applications
• American Society for Testing and Materials, ASTM A350/A350M-18, Standard Specification para sa Carbon at Low-Alloy Steel Forgings, Nangangailangan ng Notch Toughness Testing para sa Piping Components
• European Committee for Standardization, EN 1092-1:2018, Flanges at kanilang mga joints - Circular flanges para sa pipe, valves, fittings at accessories, PN na itinalaga - Bahagi 1: Steel flanges
• International Organization for Standardization, ISO 9001:2015, Quality management systems - Mga Kinakailangan
